Chủ đề: Cách xuất từ revit 2011 sang artlantis mà không cần plug in

  1. #1
    Ngày tham gia
    Oct 2009
    Bài viết
    192
    Points
    1,255.00
    Gold
    0
    Thanks
    0
    Thanked 3 Times in 1 Post

    Mặc định Cách xuất từ revit 2011 sang artlantis mà không cần plug in

    Có nhiều bạn đang dùng Revit 2011 và thấy nó nhẹ hơn và nhiều tính năng hơn revit 2010 rất nhiều nhưng muốn chuyển qua Artlantis để render thì lại chưa có plug in nên phải ngậm ngùi vẽ bằng revit 2010. Có một cách mà bạn vẫn dùng revit 2011 rất nhẹ nhàng nhưng vẫn xuất qua artlantis để có 1 tấm hình render nhanh chóng.
    Có thể tóm tắt cách này như sau:
    Revit -> 3ds max -> Artlantis.
    Có lẽ một số bạn đã biết thì thấy cũng chẳng có gì mới nhưng cách này có một số ưu điểm nổi trội so với cách thông thường khi chúng ta xuất từ Revit sang Artlantis mà mình sẽ đề cập ở những phần sau.
    Từ Revit xuất sang 3dmax có nhiều cách: xuất sang file *.FBX rồi Từ 3ds max import vào, cách này có rất nhiều ưu điểm khi mục đích chúng ta là render bằng Vray nhưng bạn phải dùng 3ds max design 2009 thì mới mở được file *.FBX này, còn ai sử dụng max 9 thì bó tay. Cách hiệu quả nhất là xuất sang file *.DWG rồi từ Max import file này vào. Với cách này vật liệu khi chúng ta đã làm từ revit khi qua max vẫn được giữ nguyên, từ đó có thể dễ dàng xuất qua art mà không cần phải ốp vật liệu lại.

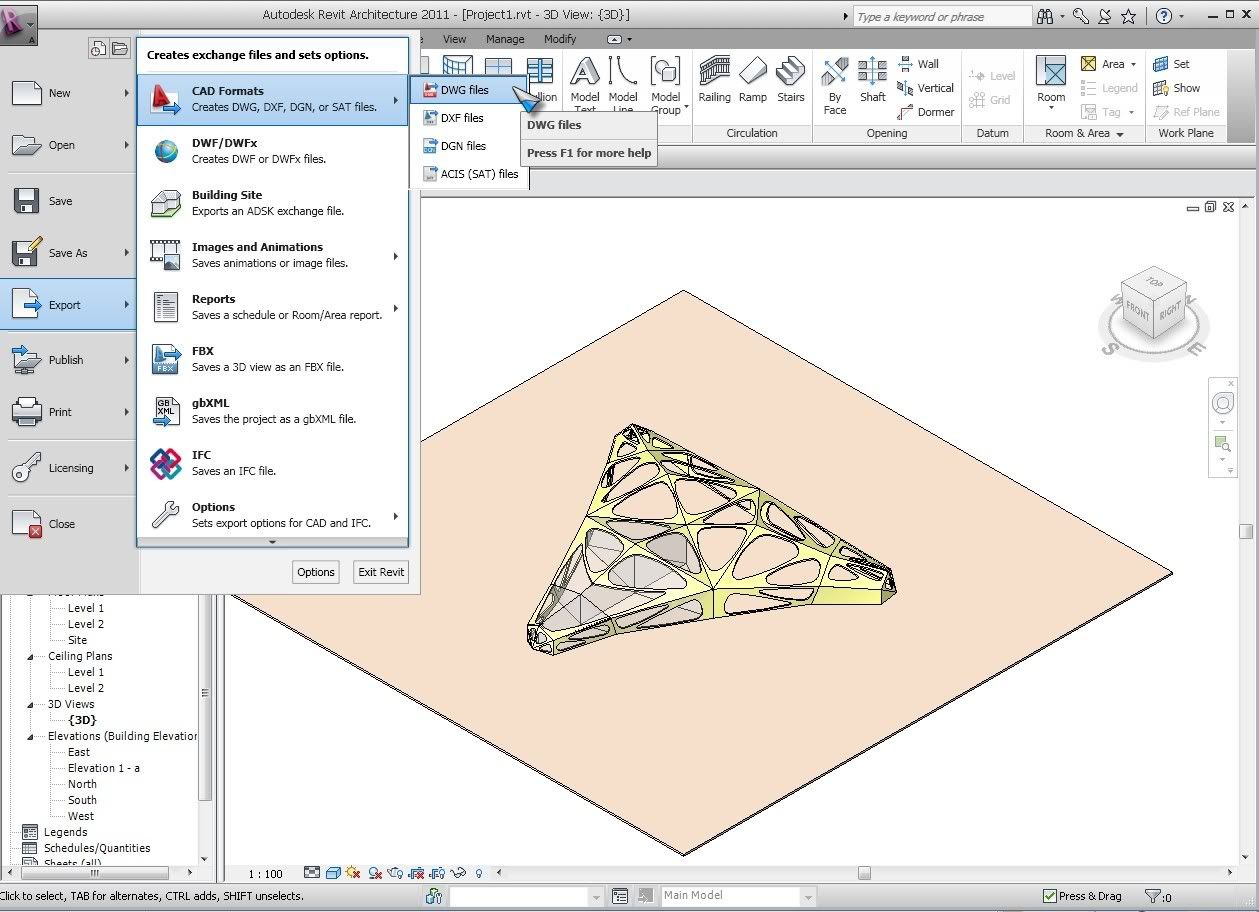

    Trong revit, vào 3D view
    File -> Export -> Cad formats -> DWG file -> Next,nhớ chọn phiên bản cad 2004

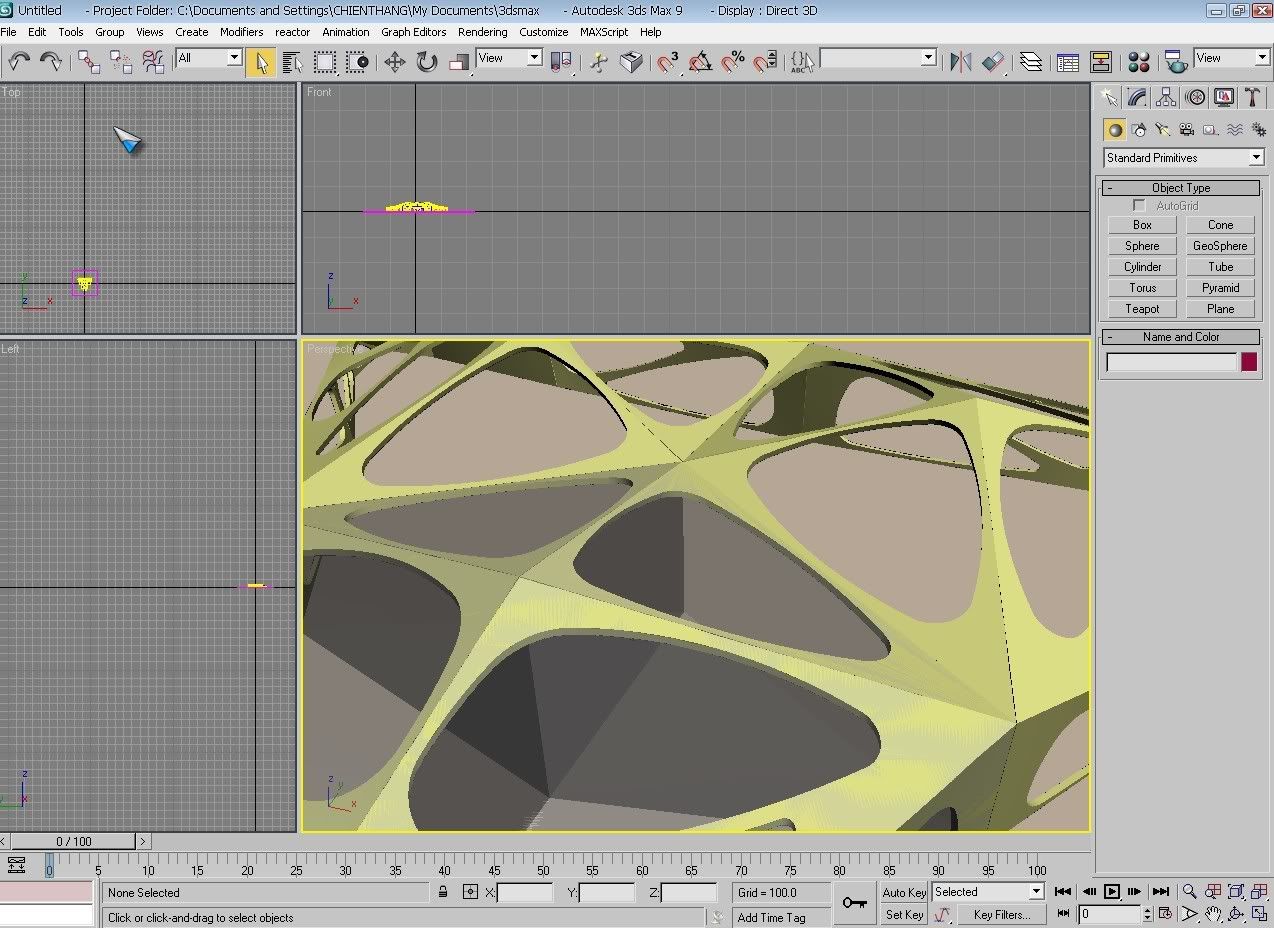

    Mở max lên, File -> Import… -> chọn file vừa mới xuất



    Các bạn có thể thấy là màu vật liệu shading của revit vẫn được giữ nguyên. ngay cả vật liệu của massing cũng vậy.

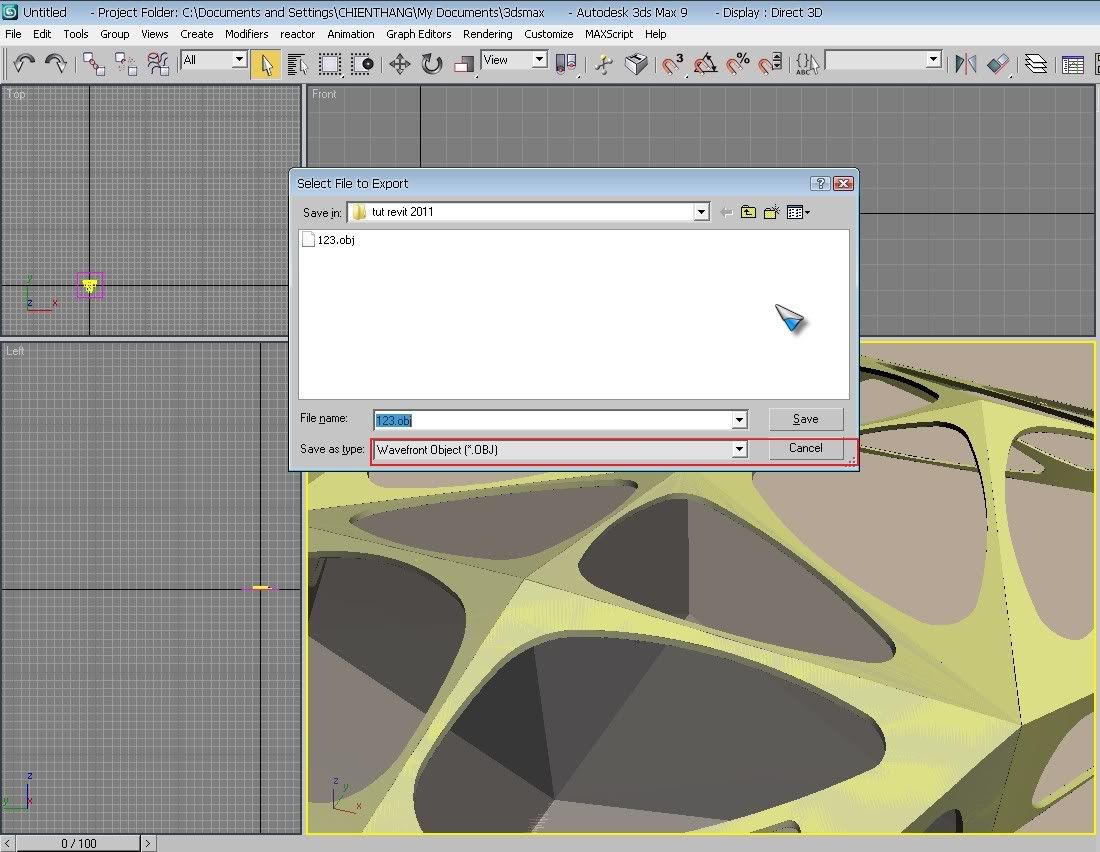

    Muốn xuất qua artlantis để render chỉ đôn giản là xuất file này sang đuôi *.OBJ
    Fiel -> Export…

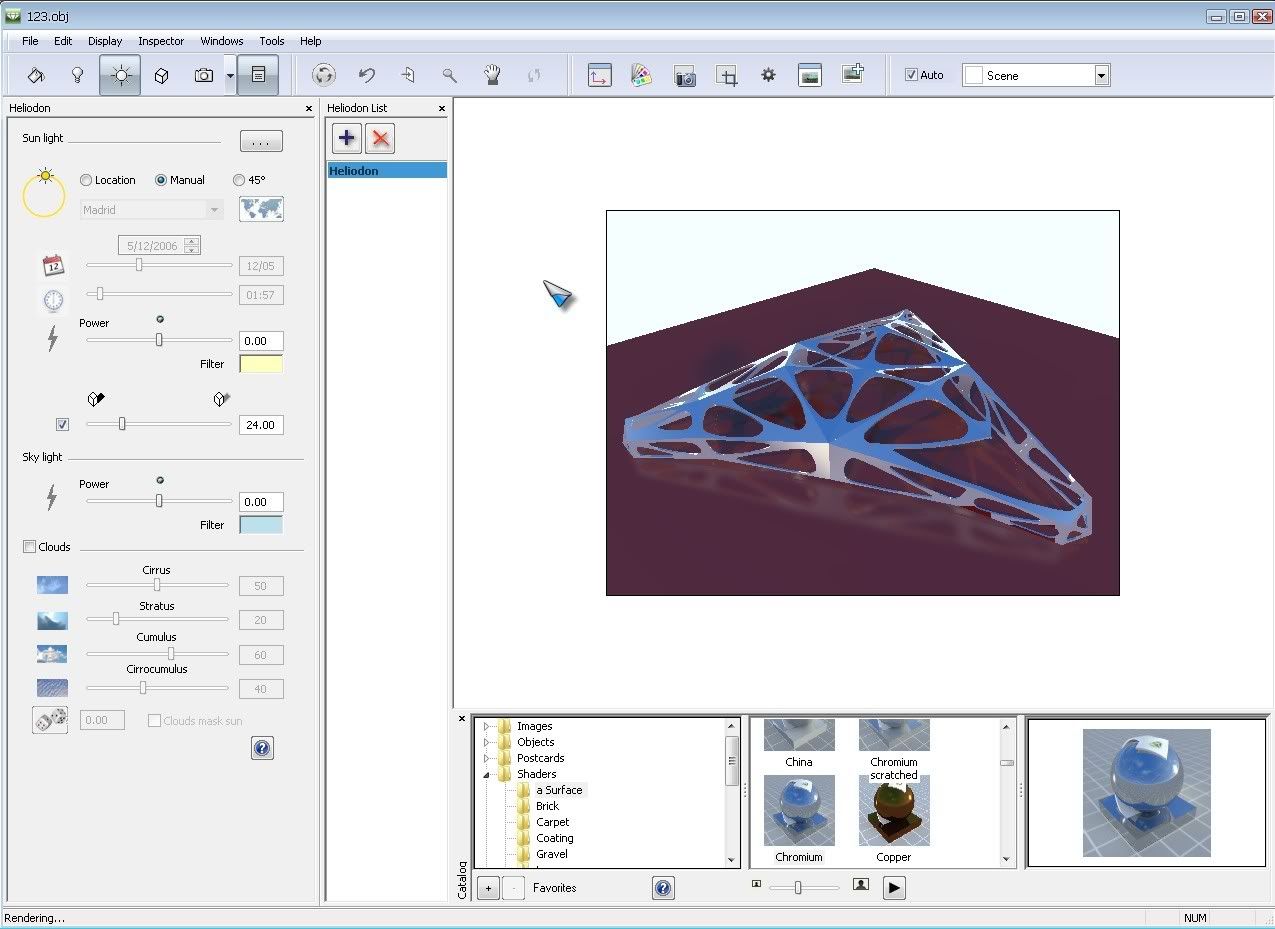

    Mở Artlantis Studio lên, Open file vừa export.
    Tới đây vẫn ốp vật liệu cho từng phần mà ta đã ốp vật liệu sẵn bên revit.



    Khi dùng cách này so với cách thông thường có ưu điểm nổi bật là khi bạn có 1 file rất nặng, với cấu hình máy bình thưởng khi xuất qua Artlantis bằng Plug in thì sẽ mất đi rất nhiều thành phần, ví dụ công trình của bạn chỉ còn cột và sàn mà không có các thành phần khác, khi sử dụng cách này công trình bạn có nặng thì vẫn sẽ giữ lại tất cả các phần mà bạn đã vẽ.
    Còn gặp nhau thì hãy cứ vui
    Chuyện đời như nước chảy hoa trôi
    Lợi danh như bóng mây chìm nổi
    Chỉ có tình thương ở lại đời.

  2. #2
    Ngày tham gia
    Oct 2009
    Bài viết
    1,668
    Points
    22,376.16
    Gold
    -2,600
    Thanks
    38
    Thanked 769 Times in 282 Posts

    Mặc định

    Rất hay. có lẻ abvent cũng k ngờ mình xuất đc sớm như vậy, thank bác sudauheo, vậy là mình chỉ cần khéo léo là cỏ thể xuất mọi lúc mọi nơi mà k cần công cụ.

    Mình đã chứng kiến cảnh đâu đầu vì lỗi mất thành phần, và 1 điều nữa là chúng ta có thể bùa thêm những phần quá khó vẽ của revit trong 3d này.

    "Nói chung là hay đó, mà đó có phải là hay k, mà sao k có thì thua." ( art vọng cổ - ca sĩ vĩnh thiên thu)
    Lâm Thanh Tùng.
    Mail : [Only registered and activated users can see links. ]
    WEB : [Only registered and activated users can see links. ]

  3. #3
    Ngày tham gia
    Oct 2009
    Bài viết
    152
    Points
    1,045.00
    Gold
    0
    Thanks
    0
    Thanked 7 Times in 3 Posts

    Mặc định

    Thật là cái em đang cần. Cám ơn bác lắm lắm.
    Phúc Hồ
    Skype: Archphuc
    Yahoo! mail: [Only registered and activated users can see links. ]
    Gmail: [Only registered and activated users can see links. ]
    Phone: 0986887332

  4. #4
    Ngày tham gia
    May 2010
    Bài viết
    2
    Points
    260.00
    Gold
    0
    Thanks
    0
    Thanked 0 Times in 0 Posts

    Mặc định

    hix........bình minh đã có mặt trời....thak nhìu nhỉu.......

  5. #5
    Ngày tham gia
    Jan 2010
    Bài viết
    70
    Points
    630.43
    Gold
    0
    Thanks
    2
    Thanked 4 Times in 3 Posts

    Mặc định

    paxs sudaudinh oi?viết tút về massing trong revit achitecture 2010 dựng con trong hình đi pacs>
    vi du hình này pác bày cho e với
    [IMG][/IMG]
    Lần sửa cuối bởi baolam, ngày 05-31-2010 lúc 12:17 PM.

  6. #6
    Ngày tham gia
    Apr 2010
    Bài viết
    10
    Points
    300.00
    Gold
    0
    Thanks
    0
    Thanked 0 Times in 0 Posts

    Mặc định

    cho e hoi cai, e bi ti`nh trang la khi chuyen tu 3d vao artlantis thi bi mat vat lieu, chi con 3 mau, vat lieu cung quy thanh 3 khoi khac nhau, la sao vay a

  7. #7
    Ngày tham gia
    Feb 2011
    Bài viết
    33
    Points
    430.31
    Gold
    0
    Thanks
    3
    Thanked 0 Times in 0 Posts

    Mặc định

    Có phải khi xuất từ Revit qua 3dmax hoặc Artlantis thì phải trồng cây lại không bạn ?

  8. #8
    Ngày tham gia
    Oct 2010
    Bài viết
    847
    Points
    4,493.50
    Gold
    0
    Thanks
    89
    Thanked 216 Times in 106 Posts

    Mặc định

    Trích dẫn Gửi bởi thaihoalu Xem bài viết
    Có phải khi xuất từ Revit qua 3dmax hoặc Artlantis thì phải trồng cây lại không bạn ?
    3dsmax thì e ko biết, chứ art thì các thư viện xe, cây, người,... bên revit nên xoá hết trước khi xuất sang art vì bên art đa số là nó ko hiểu mấy cái thư viện bên revit(một vài model như bàn ghế, tủ, ... nếu phân vl kỹ thì xuất art rồi ốp lại vl vẫn được). Đây là 1 điểm bất lợi lớn khi sử dụng revit-art(vừa phải thêm thư viện revit để phục vụ việc xuất bản vẽ thi công, sau đó lại phải xoá hết đi rồi xuất qua art áp vl và đặt lại model để phục vụ render-1 nhược điểm rất lớn). E thấy chỉ có sketch up là art hỗ trợ tốt nhất, nhưng dùng SU thì cũng chỉ dựng hình, trước đó vẫn phải sử dụng CAD để làm bản vẽ thi công
    thôi, càng nói càng thấy nhức đầu
